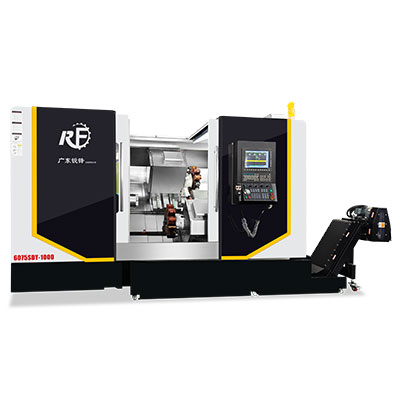

75SDY 雙主軸車銑中心
產品參數
|
項目 |
名稱 |
A軸 |
B軸 |
|
加工范圍 |
床身最大回轉直徑 |
￠800 |
￠500 |
|
最大加工直徑 |
￠500 |
￠300 |
|
|
最大加工工件長度/mm |
800 |
800 |
|
|
Y軸上下行程/mm |
150 |
150 |
|
|
X軸行程/mm |
600 |
400 |
|
|
Z軸行程/mm |
1000 |
1000 |
|
|
|
Z3軸行程/mm |
1000 |
|
|
主軸 |
主轉端部形式、卡盤規格 |
A2-8、10寸 |
A2-6、8寸 |
|
主軸通孔、最大棒料直徑/mm |
￠86、￠75 |
￠65、￠52 |
|
|
主軸轉速范圍/轉 |
1-3000 |
1-3000 |
|
|
主軸電機功率/KW |
22 |
15 |
|
|
絲桿尺寸 |
X1、Z1、Y1、軸絲桿直徑 |
￠40/￠50/￠32 |
￠40/￠40/￠32 |
|
導軌尺寸 |
X1、Z1、Y1、軸導軌寬度/mm |
45、55、35 |
45、45、35 |
|
快速給進 |
X1、Z1、Y1、軸最快速移動m/min |
30 |
30 |
|
刀座 |
最多刀具或動力頭數量/把 |
12 |
12 |
|
刀座柄徑 |
BMT55(25方） |
BMT55(25方） |
|
|
動力頭電機轉速/轉 |
1-4000 |
1-4000 |
|
|
動力刀電機功率、扭矩 |
5.7KW、18Nm |
5.7KW、18Nm |
|
|
重復定位精度 |
X1、Z1、Y1/mm |
0.003 |
0.003 |
|
對接精度 |
兩主軸對接 |
0.02 |
0.02 |
|
外形尺寸 |
長*寬*高/mm |
3200*2700*2600 |
|
|
重量/kg |
8500 |
||
|
45°斜床身結構形式 |
HTC300整體鑄造 |
||
標準配置說明
|
序號 |
配件名稱 |
A軸 |
B軸 |
產地 |
|
|
1 |
系統 |
新代/220TB-15寸屏(雙通道） |
臺灣 |
||
|
2 |
主軸 |
定制/A2-8（NSK軸承） |
定制/A2-6（NSK軸承） |
國產 |
|
|
3 |
主軸電機 |
科騰/18KW |
新代盤式電機/15KW |
臺灣 |
|
|
4 |
動力頭電機 |
新代/5.7KW |
新代/5.7KW |
臺灣 |
|
|
5 |
X、Z軸電機 |
新代/X軸3.1KW |
新代/X軸3.1KW |
臺灣 |
|
|
6 |
Z3軸電機 |
新代3.1KW |
臺灣 |
||
|
7 |
Y軸電機 |
新代/3.9KW |
新代/3.9KW |
臺灣 |
|
|
8 |
旋轉刀塔 |
新代/750W |
新代/750W |
臺灣 |
|
|
9 |
電器 |
施耐德 |
施耐德 |
德國 |
|
|
10 |
絲桿 |
上銀或銀泰/X軸R40-10 |
上銀或銀泰/X軸R40-10 |
臺灣 |
|
|
11 |
導軌 |
R45/55滾柱、Z3/R45滾柱 |
R45滾柱 |
臺灣 |
|
|
12 |
絲杠軸承 |
NSK/30-62 |
NSK/30-62 |
日本 |
|
|
13 |
液壓系統 |
銳鋒自制 |
銳鋒自制 |
國產 |
|
|
14 |
動力刀塔 |
20Y-380-T12 |
20Y-380-T12 |
臺灣 |
|
|
15 |
筒夾 |
標準/1個 |
標準/1個 |
國產 |
|
|
16 |
液壓卡盤 |
佳賀/10寸 |
佳賀/8寸 |
臺灣 |
|
|
17 |
排屑機 |
標準一套 |
國產 |
||
|
動力刀塔介紹 |
|||||
|
品牌：臺灣金剛心（硬軌、12工位） |
|||||
|
A軸動力刀塔（Y軸行程150mm) |
B軸動力刀塔（Y軸行程150mm) |
||||
|
動力頭（兩個刀塔合計）：90度4個，0度4個（BMT55、ER32) |
|||||
|
標配刀座：3圓、3外徑、2雙外徑 |
|||||
