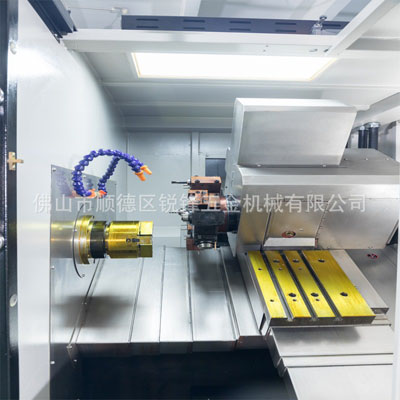

五軸車銑復合數控車床
產品特點
1、帶Y軸12工位動力刀塔，可任意加裝動力銑頭；
2、車銑復合：有排刀板可安裝3-4把刀；
3、伺服動力刀塔：增加長行程Y軸搭載刀具更豐富、功能更強大，應用更方便，刀塔一個接口可擴展可裝4把刀具，或者雙出動力銑頭，極大提高了車刀跟銑刀的數量。
五軸車銑復合數控車床，此設備配Y軸12工位伺服動力刀塔，剛性強、精度高，可實現不銹鋼、銅、鋁等材料的車、銑、鉆、攻、磨等復雜組合一次成型加工。動力銑頭從1個到12個可選，性能穩定，操作方便，排刀位置可再裝排刀架，裝刀更豐富。也可搭配排屑機與送料架，一人操作多臺設備，增加產能，減少人力。
基本配置
| 序號 | 配件名稱 | 品牌與型號 | 產地 | 數量 |
| 1 | 系統 | 新代/21TB-E | 臺灣 | 1套 |
| 2 | 主軸 | 臺嶸/A2-5 | 臺灣 | 1套 |
| 3 | 主軸電機 | 新代/7.5KW | 臺灣 | 1套 |
| 4 | X、Z、Y軸電機 | 新代/1.7KW | 臺灣 | 各1套 |
| 5 | 動力頭電機 | 新代/2.4KW | 臺灣 | 1套 |
| 6 | 刀盤電機 | 新代/750W | 臺灣 | 1套 |
| 7 | 電器 | 施耐德 | 德國 | 1套 |
| 8 | 絲桿、導軌 | 上銀或銀泰 | 臺灣 | 2+2套 |
| 9 | 絲杠軸承 | NSK | 日本 | 5組 |
| 10 | 液壓系統 | 元力 | 國產 | 1套 |
| 11 | 伺服刀塔 | DY12-240-12工位 | 臺灣 | 1套 |
| 特殊可選配置（報價不含以下配件） | ||||

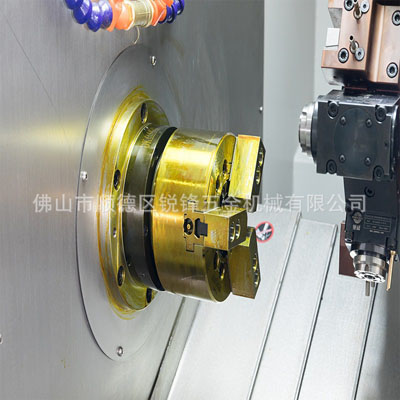

| 12 | 液壓卡盤 | 6寸 | 臺資 | 1套 |
| 13 | 排屑機 | 46DY | 國產 | 1套 |
| 14 | 油浴送料器 | 順德 | 國產 | 1套 |
| 15 | 機械手 | 按配件要求 | 可選 | 1套 |
| 16 | 接料器 | 按配件要求 | 國產 | 1套 |

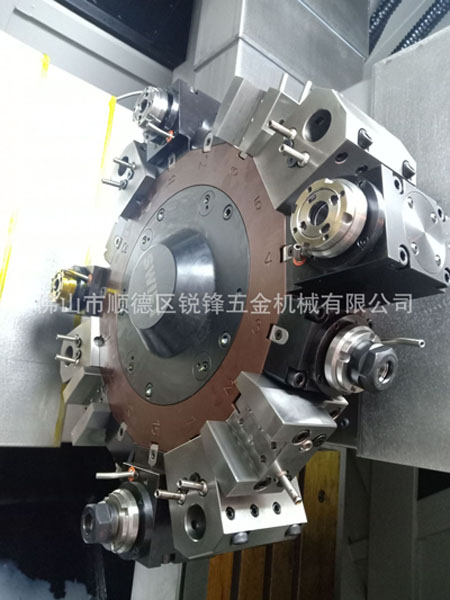

| 動力刀塔介紹 | ||||
|
品牌：臺灣 |
標配動力頭：90度兩個，0度兩個 |
|||
|
Y軸行程：70mm |
標配刀座：3個圓孔，3個外徑，2個端面 |
|||
五軸車銑復合車床參數表
| 項目 | 名稱 | 6046DY |
| 加工范圍 | 床身最大回轉直徑 | ￠460 |
| 最大過拖板直徑 | ￠125 | |
| 最大加工工件長度/mm | 300 | |
| 主軸 | 主轉端部形式 | A2-5 |
| 主軸通孔直徑 | ￠56 | |
| 最大棒料通孔直徑 | ￠46 | |
| 主軸轉速范圍/轉 | 1~5000 | |
| 主軸電機功率/KW | 7.5 | |
| 套筒及回轉油缸規格 | 6寸 | |
| 行程及快速給進 | X、Z軸最大行程/mm | 1050、300 |
| X、Z、Y軸最快速移動m/min | 30、30、15 | |
| 絲桿及導軌尺寸 | X、Z、Y軸絲桿直徑 | ￠40、￠40、￠32 |
| X、Z、Y軸導軌寬度/mm | 30、35、25 | |
| 加工精度 | X、Z軸重復定位精密/mm | 0.003 |
| 外形尺寸 | 長*寬*高/mm | 2200*1900*1900 |
| 重量/kg | 3200 | |
| 30°斜床身結構形式 | HTC300整體鑄造 | |
| 動力刀塔 | 動力刀塔（刀位）/把 | 12 |
| 刀塔方座、圓座規格/mm | □20*20、￠32 | |
| 動力刀塔行程（Y軸） | 70mm | |
| 動力刀座規格 | BMT40 | |
| 動力頭轉速 | 最高4000轉 | |
|
隨機技術文件 |
||

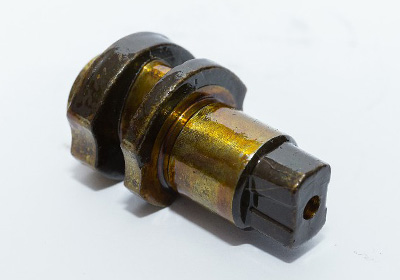

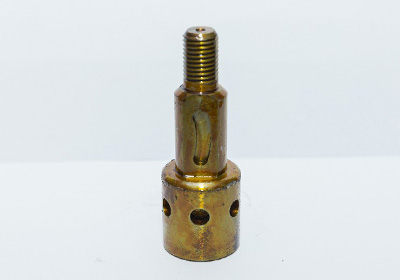

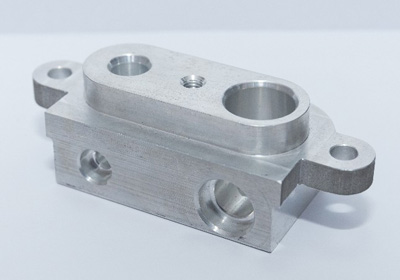

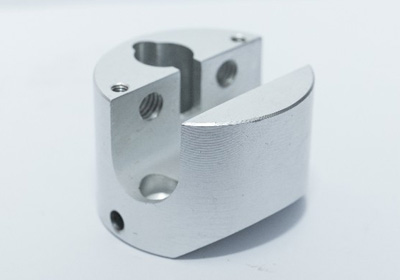

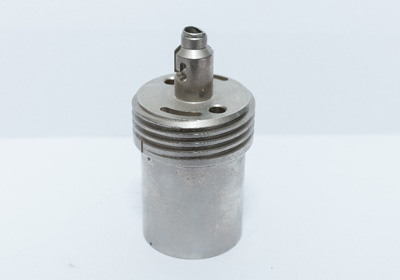

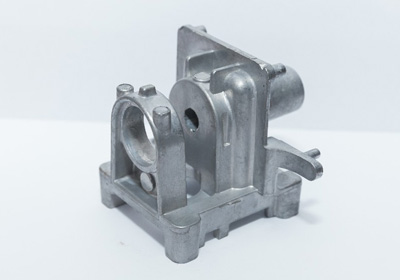

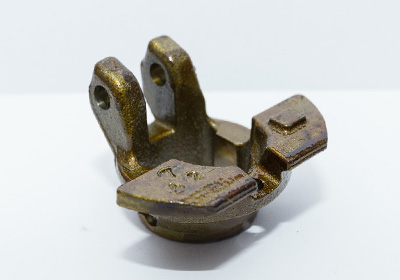

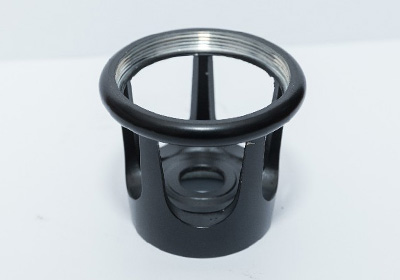

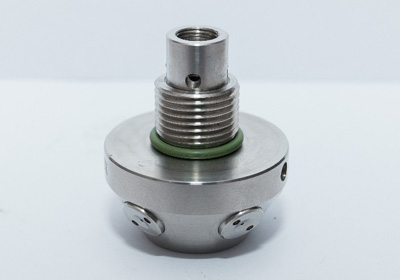

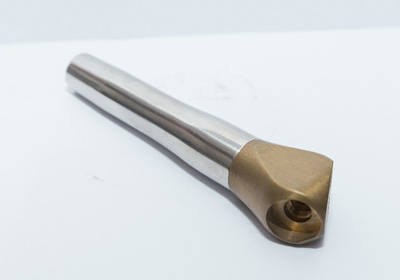

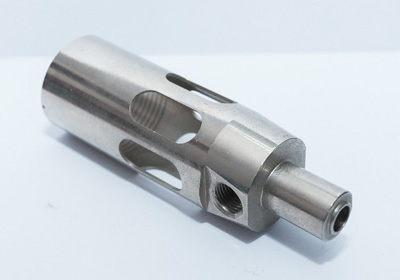

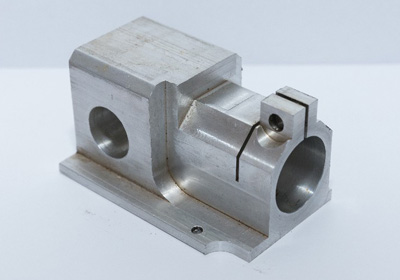

加工工件
