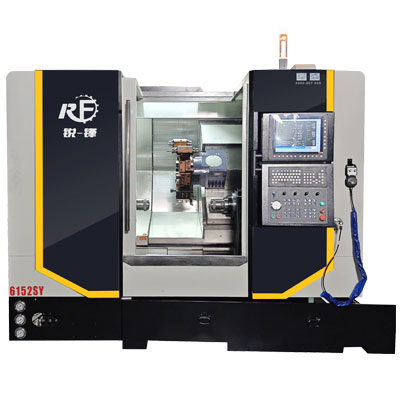

52SY 雙主軸單刀塔車銑中心
產品特點
1、此機型床身采用整體鑄造結構，機身15度傾斜，整機重約5.5噸，保證了機床使用長期不變形，剛性高，穩定性強；；

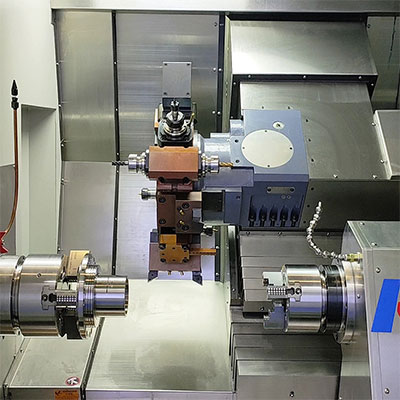

2、背軸功能：正主軸加工工件正面后，背軸對接過來再加工另一端，使得工件減少一次裝夾且提高精度、減少人力。

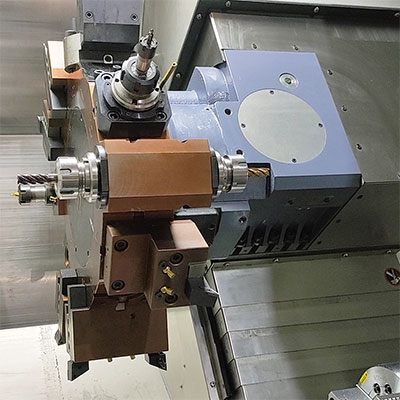

3、帶Y軸動力刀塔，搭載刀具更豐富、功能更強大，可實現車削、磨削、銑削、鉆孔，、攻牙、滾齒、插槽等，實現車銑中心核心功能。
4、導軌采用滾柱高鋼性系例，絲桿外徑φ40MM精密級研磨絲桿，使機床的剛性和精度更上一個級別。
5、可搭配全自動機械手、送料架、接料器、排屑機等附件，實現全自動化生產。
6、該機床有較強的適應性，可以加工各種軸、盤零件，也可車削各種螺紋、圓弧、圓錐及回轉體的內、外曲面、零件偏于軸心的鉆孔、銑槽攻牙等加工，是一類專業的小零件和軸類零件加工最優秀的機床。

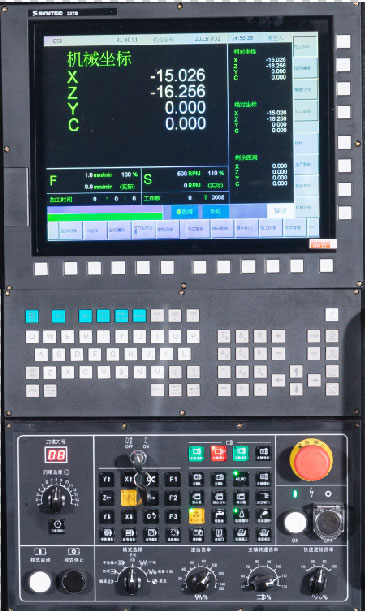

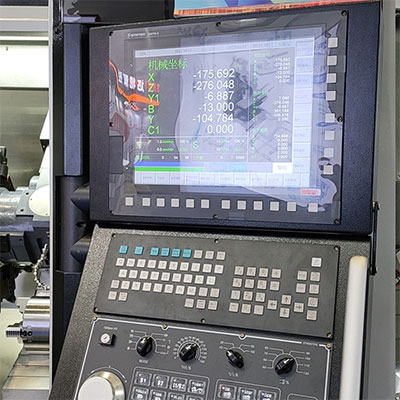

系統采用15寸屏控制面板

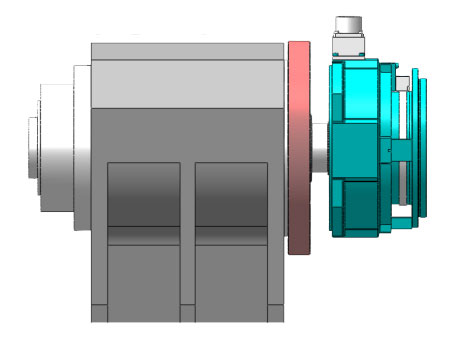

啟用高速主軸定位，可以從高速旋轉直接定位在任意角度，增加分度效率
鉆孔、攻牙回退動作變化，可縮短G00空跑間
更小占地空間、更多復合應用
熱源外置，使零件精度和光潔度更好
縮減工件加工周期，有效提升產能

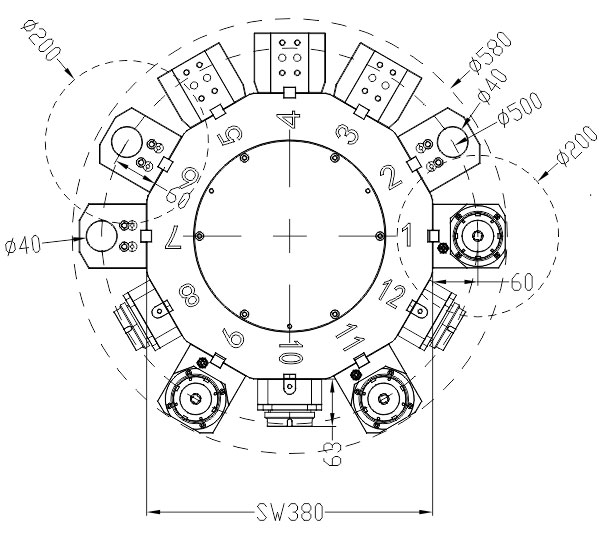

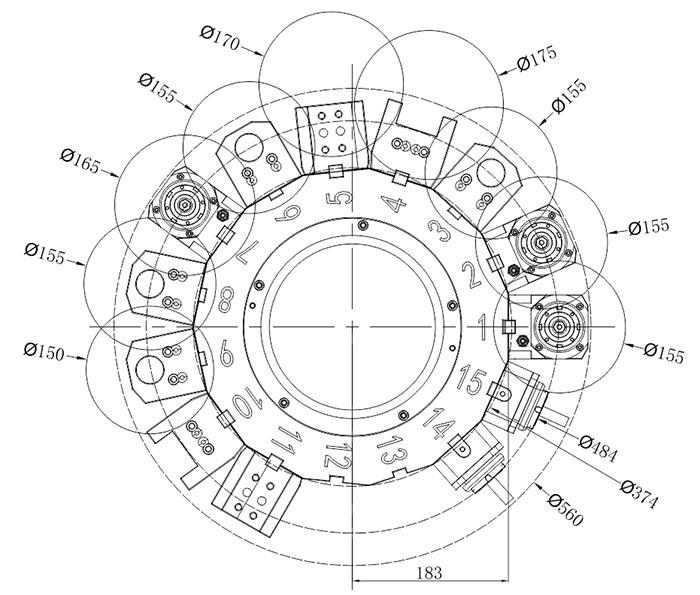

刀塔干涉圖
偏制-380（12工位）
動力刀座規格：BMT55 ER32
外徑刀座：25 方刀桿
內孔刀座：∮40 圓刀桿
偏制-366（15工位）
動力刀座規格：BMT45 ER25
外徑刀座：20 方刀桿
內孔刀座：∮25 圓刀桿

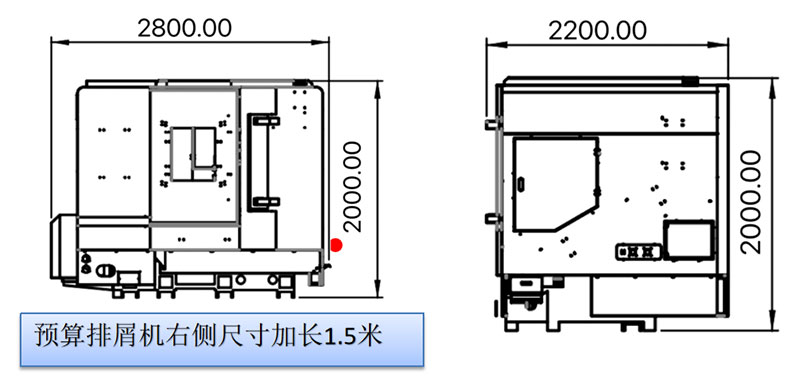

外觀尺寸
產品參數
|
項目 |
名稱 |
A軸 |
B軸 |
|
加工范圍 |
床身最大回轉直徑/mm |
￠500 |
|
|
最大加工直徑/mm |
￠300 |
||
|
最大加工工件長度/mm |
500 |
||
|
背車裝內孔刀長度/mm |
100 |
||
|
X軸行程/mm |
400 |
||
|
插補Y軸行程/mm |
±40 |
||
|
主軸 |
主轉端部形式 |
A2-6 |
A2-5 |
|
主軸通孔直徑/mm |
￠65 |
￠52 |
|
|
最大棒料通孔直徑/mm |
￠52 |
￠46 |
|
|
主軸轉速范圍/轉 |
1~4000 |
1~4500 |
|
|
主軸電機功率/KW |
15 |
11 |
|
|
套筒及回轉油缸規格 |
8寸 |
6寸 |
|
|
行程及快速給進 |
X、Z、Y軸最快速移動m/min |
30 |
30 |
|
絲桿及導軌尺寸 |
X、Z、Ｙ軸絲桿直徑 |
￠40、￠40 |
￠40 |
|
X、Z、Y軸導軌寬度（滾柱）/mm |
45 |
||
|
重復定位精度 |
X、Z、Y軸重復定位精密 |
0.003 |
0.003 |
|
對接精度 |
兩主軸對接精度 |
<0.015 |
|
|
刀座 |
最多刀具或動力頭數量把 |
15 |
|
|
刀座柄徑 |
BMT45（20方） |
BMT45（20方） |
|
|
動力頭電機轉速/轉 |
1-4000 |
||
|
動力頭電機功率、扭矩 |
5.7KW 18NM |
||
|
外形尺寸 |
長*寬*高/mm |
2800*2200*2000 |
|
|
重量/kg |
5600 |
||
|
15°斜床身結構形式 |
HTC300整體鑄造 |
||
標準配置說明
|
配件名稱 |
產地 |
數量 |
A軸 |
B軸 |
|
系統 |
臺灣 |
1套 |
新代/22TB(7軸) |
|
|
主軸 |
臺灣/國產 |
1套 |
健椿/A2-6 |
昊志電主軸/A2-5 |
|
主軸電機 |
臺灣/國產 |
1套 |
新代盤式電機/15KW |
11KW（內置） |
|
X/Z/Y軸電機 |
臺灣 |
各1套 |
新代/3.1KW |
|
|
動力頭電機 |
臺灣 |
1套 |
新代/5.7KW |
|
|
刀盤電機 |
臺灣 |
1套 |
新代/750W |
|
|
電器 |
德國 |
1套 |
施耐德 |
|
|
絲桿 |
日本 |
1組 |
THK/R40-10 |
|
|
導軌 |
日本 |
1組 |
THK/45滾柱型 |
|
|
絲杠軸承 |
日本 |
XZ各5組 |
NSK/3062 |
NSK/3062 |
|
液壓系統 |
國產 |
1套 |
銳鋒 |
|
|
動力刀塔 |
銳鋒 定制 |
1套 |
偏制D20-380-15工位（可選12工位） |
|
|
標配刀座 |
國產 |
1套 |
3圓、3外徑、2雙外徑 |
|
|
動力刀座 |
國產 |
8個 |
0度4個，90度4個（BMT45\ER25) |
|
|
液壓卡盤 |
臺灣 |
1套 |
佳賀/8寸 |
佳賀/6寸 |
|
前推筒夾 |
國產 |
1套 |
A2-6 |
A2-5 |
|
電柜空調 |
國產 |
1套 |
350W |
|
|
外掛手輪 |
國產 |
1套 |
4軸 |
|
|
油冷機 |
國產 |
1套 |
標準 |
|

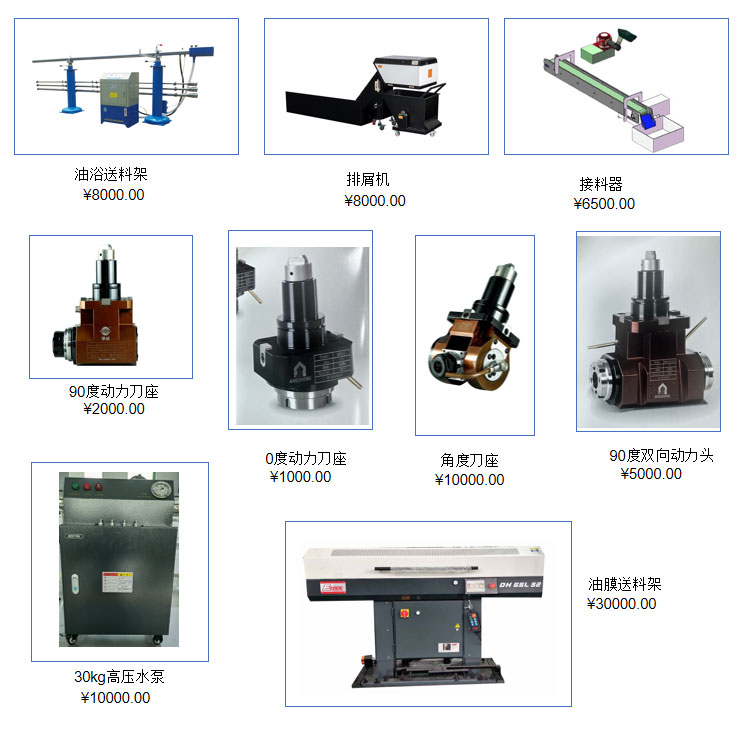

選配部件
