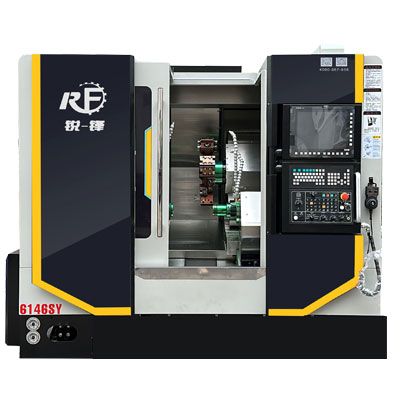

46SY雙主軸單刀塔車銑中心
產品特點
1、此機型床身采用整體鑄造結構，機身15度傾斜，整機重約4噸，保證了機床使用長期不變形，剛性高，穩定性強；

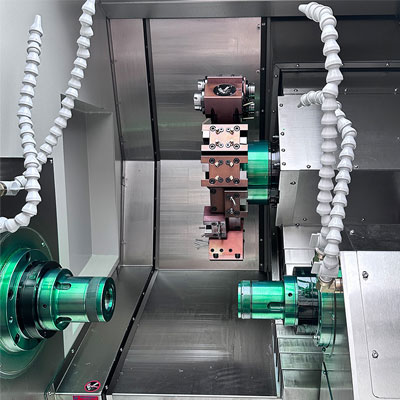

2、背軸功能：正主軸加工工件正面后，背軸對接過來再加工另一端，使得工件 減少一次裝夾且提高精度、減少人力。

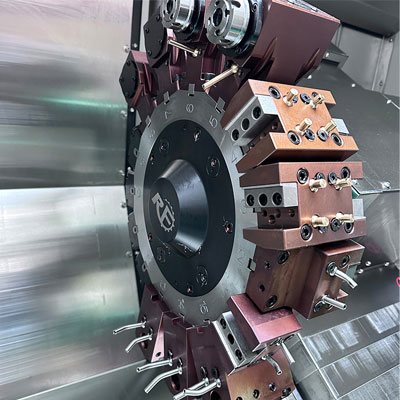

3、帶Y軸動力刀塔，搭載刀具更豐富、功能更強大，可實現車削、磨削、銑削、鉆孔，、攻牙、滾齒、插槽等，實現車銑中心核心功能。
4、導軌采用滾柱高鋼性系例，絲桿外徑φ40MM精密級研磨絲桿，使機床的剛性 和精度更上一個級別。
5、可搭配全自動機械手、送料架、接料器、排屑機等附件，實現全自動化生產。
6、該機床有較強的適應性，可以加工各種軸、盤零件，也可車削各種螺紋、圓弧、圓錐及回轉體的內、外曲面、零件偏于軸心的鉆孔、銑槽攻牙等加 工，是一類專業的盤類和軸類零件加工最優秀的機床

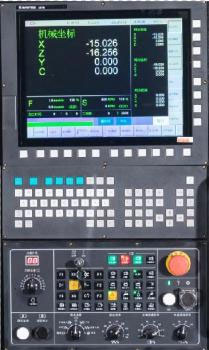

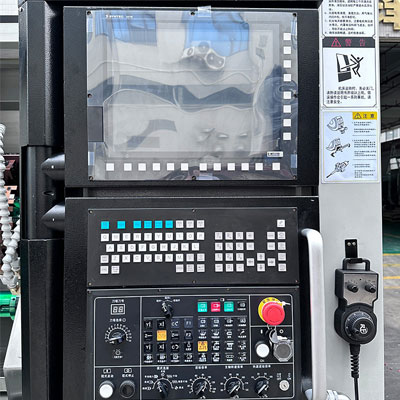

系統采用15寸屏控制面板
啟用高速主軸定位，可以從高速旋轉直接 定位在任意角度，增加分度效率
鉆孔、攻牙回退動作變化，可縮短G00空跑時間

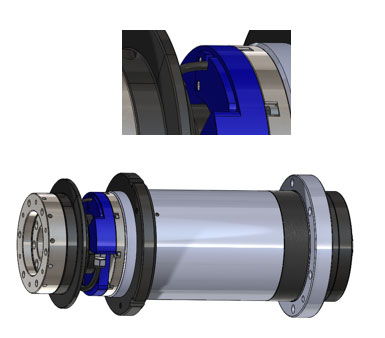

增加冷卻結構，降低軸承溫升對主軸精度的影響，使精度更穩定），零件精度和光潔度更好
高扭矩特性，更快加減速特性和伺服特性，縮減工件加工周期，有效提升產能
精效的電磁設計，以及與機床特性的匹配設計，使高效區寬廣，利于節能降耗
簡化機構，使機床小型化、多主軸化，帶來更寬裕、更靜音、更多復合功能的感受

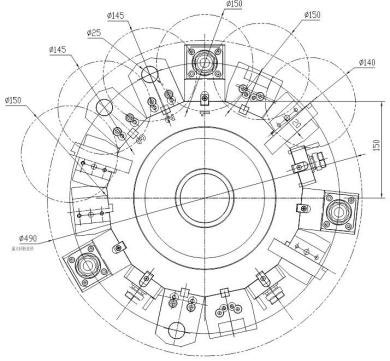

刀塔干涉圖
SHD12--300(15工位)
動力刀座規格：BMT40 ER25
外徑刀座：20方刀桿
內孔刀座：∮25 圓刀桿

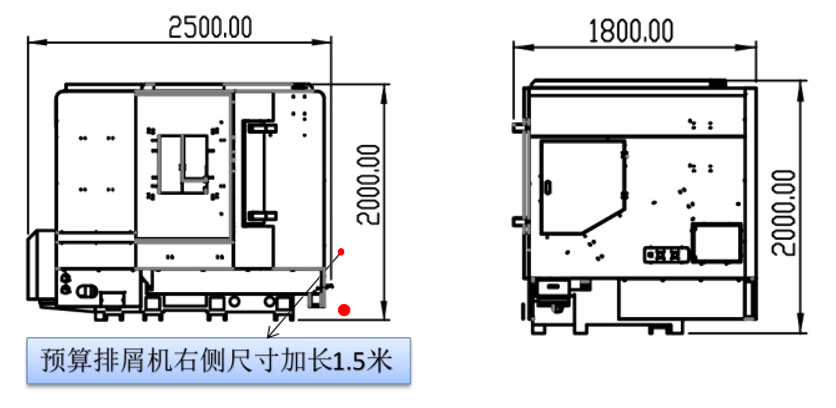

外觀尺寸
產品參數
項目 |
名稱 |
46SY |
加工范圍 |
床身最大回轉直徑/mm |
￠500 |
最大加工直徑/mm |
￠200 |
|
最大加工工件長度/mm |
350 |
|
背車裝內孔刀長度/mm |
80 |
|
X軸行程/mm |
300 |
|
插補Y軸行程/mm |
±35 |
|
A主軸 （電主軸） |
主轉端部形式 |
A2-5 |
主軸通孔直徑/mm |
￠56 |
|
最大棒料通孔直徑/mm |
￠46 |
|
主軸轉速范圍/轉 |
1~5000 |
|
主軸電機功率/KW |
11 |
|
套筒及回轉油缸規格 |
6寸 |
|
B主軸 （電主軸） |
主轉端部形式 |
A2-4 |
主軸通孔直徑/mm |
￠46 |
|
最大棒料通孔直徑/mm |
￠36 |
|
主軸轉速范圍/轉 |
1~6000 |
|
主軸電機功率/KW |
5.5 |
|
套筒及回轉油缸規格 |
5寸 |
|
行程及快速給進 |
X、Z、Y軸最快速移動m/min |
30 |
絲桿及導軌尺寸 |
X、Z軸絲桿直徑 |
￠40 |
X、Z軸導軌寬度（滾柱）/mm |
30、35 |
|
精度 |
重復定位精密、對接精度/mm |
0.003、<0.015 |
刀座 |
最多刀具或動力頭數量把 |
15 |
刀座柄徑 |
BMT40（20方） |
|
動力刀座電機轉速/轉 |
1-4000 |
|
外形尺寸 |
長*寬*高/mm |
2600*2000*2000 |
重量/kg |
約4000 |
|
床身結構形式 |
15°HTC300整體鑄造 |
6146SY雙主軸單刀塔標準配置說明
配件名稱 |
產地 |
數量 |
A軸 |
B軸 |
系統 |
臺灣 |
1套 |
新代/22TB-15寸 |
|
主軸 |
中國 |
1套 |
昊志電主軸/A2-5 |
昊志電主軸/A2-4 |
中國 |
1套 |
主軸內置/11kw |
主軸內置/5.5KW |
|
X/Z/Y軸電機 |
臺灣 |
各1套 |
新代/2.4KW |
|
動力頭電機 |
臺灣 |
1套 |
新代/5.7KW |
|
刀盤電機 |
臺灣 |
1套 |
新代/750W |
|
電器 |
德國 |
1套 |
施耐德 |
|
絲桿 |
臺灣 |
1組 |
上銀/R40-10 |
|
導軌 |
臺灣 |
1組 |
上銀/30、35滾柱型 |
|
絲杠軸承 |
日本 |
XZ各5組 |
NSK/3062 |
NSK/3062 |
液壓系統 |
國產 |
1套 |
銳鋒 |
|
動力刀塔 |
銳鋒 定制 |
1套 |
SDH-300-15工位 |
|
標配刀座 |
中國 |
1套 |
3圓、3外徑、2端面刀座 |
|
動力刀座 |
中國 |
1套 |
0度4個，90度4個（BMT40/ER25) |
|
液壓卡盤 |
臺灣 |
1套 |
佳賀/6寸 |
佳賀/5寸 |
筒夾 |
中國 |
1套 |
6寸 |
5寸 |
電柜空調 |
中國 |
1套 |
350W |
|
外掛手輪 |
中國 |
1套 |
4軸 |
|
油冷機 |
中國 |
1套 |
標準 |
|
選配部件
