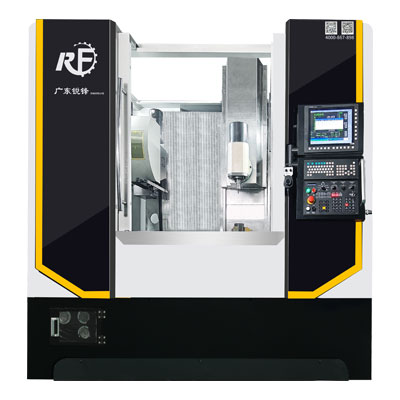

Y300-08立式五軸車銑復合
產品特點
1、立式安裝，裝夾方便，減少重力所帶來的變形。
2、可以集、銑、鉆、鏜、磨、等多種加工于一體的設備，可對各類工序多，形狀復雜的零部件進行切削 加工，可以從多個角度，多個方位，自動連續地完成銑、鉆、 鏜、擴、鉸、攻絲等多種工序的加工
3、具有精密度高、速度快、自動化程度高、能加工各種形狀復雜零件等特點。廣泛應用于機加工、模具、汽摩配、燈飾、五金、鋁制品、電動工具、航空航天、軍工、水暖器材、家具家電等行業。

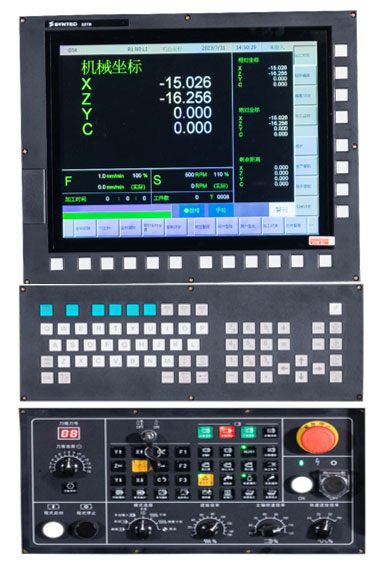

系統采用15寸屏控制面板

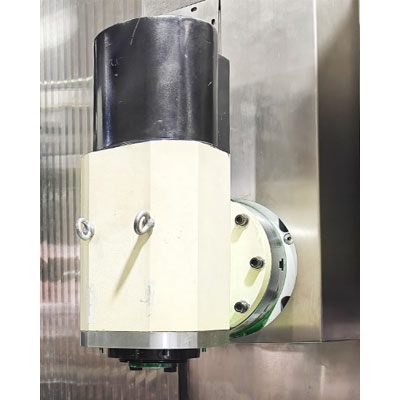

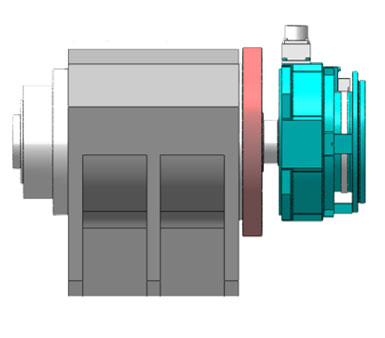

啟用高速主軸定位，可以從高速旋轉直接定位在任意角度，增加分度效率
鉆孔、攻牙回退動作變化，可縮短G00空跑時間

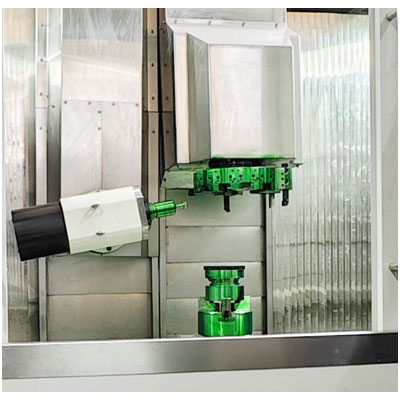

更小占地空間、更多復合應用
熱源外置，使零件精度和光潔度更好
縮減工件加工周期，有效提升產能
產品參數
|
名稱 |
單位 |
參數 |
|
名稱 |
單位 |
參數 |
||
|
加工范圍 |
最大工件回轉直徑 |
mm |
600 |
銑削主軸 |
主軸端口 |
- |
BT40 |
|
|
直線軸行程（X/Y/Z） |
mm |
800/300/520 |
主軸功率 |
KW |
20 |
|||
|
B軸轉動角度 |
° |
120 |
額定扭矩 |
N.m |
48 |
|||
|
C軸轉動角度 |
° |
0/360 |
最大扭矩 |
N.m |
96 |
|||
|
主軸中心至立柱面距離 |
mm |
400 |
額定轉速 |
rpm |
4000 |
|||
|
主軸鼻端至卡盤端面距離 |
mm |
－90～400 |
最高轉速 |
rpm |
8000 |
|||
|
B軸回轉中心至卡盤端面距離 |
mm |
36～550 |
主軸錐孔跳動 |
mm |
≤0.003 |
|||
|
最大鉆孔直徑 |
mm |
?40 |
檢測棒300mm處跳動 |
mm |
≤0.008 |
|||
|
最大攻牙直徑 |
mm |
M18 |
拉刀力 |
Kg |
800 |
|||
|
最快移動速度X/Y/Z1/Z2 |
m/min |
30/30/30/30 |
主軸鼻端至B軸回轉中心長度 |
mm |
120 |
|||
|
機床精度 |
定位精度X/Y/Z1/Z2 |
mm |
±0.006 |

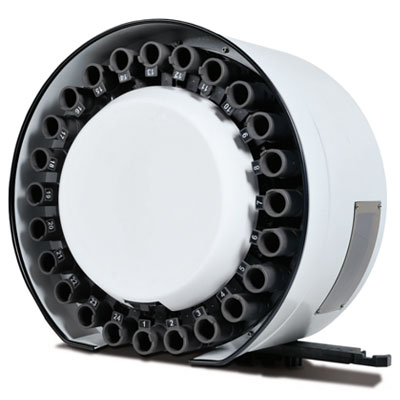

銑削刀庫 |
最大裝刀數量 |
PCS |
24 |
|
|
重復定位精度X/Y/Z |
mm |
±0.003 |
最大刀具直徑/長度/重量 |
- |
?80/220/6kg |
|||
|
B軸定位精度 |
Arcsec |
±15 |
無鄰刀時量大刀具直徑 |
mm |
?125 |
|||
|
B軸重復定位精度 |
Arcsec |
±8 |
刀具交換時間 |
S |
1.9 |
|||
|
C軸定位精度 |
Arcsec |
±15 |
其它 |
排屑方式 |
- |
鏈排 |
||
|
C軸重復定位精度 |
Arcsec |
±8 |
電柜降溫 |
- |
空調 |
|||
|
|
|
|
主軸冷卻 |
- |
自動恒溫油冷機 |
|||
|
00主軸 |
主軸端口 |
- |
A2-6 |
機床潤滑系統 |
- |
自動潤滑 |
||
|
主軸功率 |
KW |
15 |
潤滑油容量 |
L |
4 |
|||
|
額定扭矩 |
N.m |
90 |
伺服刀塔 |
12工位 |
臺灣金剛心 |
|||
|
最大扭矩 |
N.m |
180 |
使用氣壓 |
Mpa |
0.6/0.8 |
|||
|
最高轉速 |
rpm |
3000 |
機床電氣總?cè)萘? |
KVA |
42 |
|||
|
主軸跳動 |
mm |
≤0.003 |
冷卻箱容積（約） |
L |
350 |
|||
|
定位精度 |
Arcsec |
±15 |
機床外型尺寸（長X寬X高） |
mm |
3200×2200×2400 |
|||
|
主軸承重 |
Kg |
300 |
機床重量 |
Kg |
7800 |
|||
|
剎車力矩 |
N.m |
≥600 |
|
|
|
|
||
|
卡盤直徑 |
mm |
200 |
|
|
|
|||
|
夾持范圍 |
mm |
13～210 |
|
|
|
|||
標準配置說明
序號 |
配件名稱 |
品牌與型號 |
產地 |
數量 |
1 |
系統 |
新代220TB-5 |
臺灣 |
1套 |
2 |
主軸 |
臺嶸/A2-6 |
臺灣 |
1套 |
3 |
主軸電機 （或轉臺） |
新代盤式電機/15KW （可選力矩轉臺900N.m） |
臺灣 |
1套 |
4 |
B軸 |
BT40/20KW |
定制 |
1套 |
5 |
Z軸電機 |
新代/5.9KW |
臺灣 |
各1套 |
6 |
X/Y軸電機 |
新代/3.1KW/3.9KW |
臺灣 |
各1套 |
7 |
電器 |
施耐德 |
德國 |
1套 |
8 |
絲桿、導軌 |
上銀或銀泰 |
臺灣 |
2+2組 |
9 |
絲杠軸承 |
NSK4075、3062 |
日本 |
2組 |
10 |
液壓系統 |
定制 |
國產 |
1套 |
11 |
液壓卡盤 |
佳賀//8寸 |
臺資 |
1套 |
12 |
排屑機 |
標準 |
國產 |
1套 |
